La importancia del diseño por sismo en racks industriales

¿Tu almacén es sismorresistente? El diseño por sismo en racks industriales evalúa cómo se comportará una estructura de almacenamiento ante fuerzas sísmicas.

En instalaciones industriales, centros de distribución y bodegas con almacenamiento en altura, la seguridad estructural debe considerarse desde el diseño del sistema. Un rack no solo sostiene tarimas o productos (acciones gravitacionales), también debe responder ante cargas dinámicas como las pseudoaceleraciones del suelo, los desplazamientos y torciones generados por las mismas.

¿Qué es el diseño por sismo y por qué es importante?

El diseño por sismo es el análisis estructural que permite determinar cómo responderá un rack industrial ante los movimientos generados por un sismo. Su objetivo es definir si la estructura, sus componentes y sus anclajes tienen la capacidad necesaria para mantenerse estables bajo condiciones dinámicas.

Durante un sismo, el suelo transmite fuerzas horizontales que provocan desplazamientos y distorsiones, Por eso, diseñar únicamente considerando la carga vertical no es adecuado. Un rack resiste cargas gravitacionales en condiciones normales, pero la estructura puede responder de forma distinta cuando el movimiento del suelo modifica la distribución de esfuerzos. El análisis sísmico permite revisar factores como:

Normativa, ubicación y herramientas de análisis

El diseño por sismo depende de la ubicación del proyecto, ya que cada zona puede presentar diferentes niveles de peligro sismico, tipos de suelo y exigencias técnicas. En México, este punto es especialmente importante por la actividad sísmica de varias regiones, donde un almacén puede requerir criterios de diseño más estrictos para asegurar la estabilidad de sus racks industriales.

La normativa aplicable orienta el análisis estructural. Su función es establecer parámetros mínimos de seguridad, definir qué fuerzas deben considerarse y ayudar a que el sistema cumpla con condiciones adecuadas para su operación. Por ello, la ubicación y las normas no se revisan de forma aislada, sino como parte de un mismo proceso técnico.

● Zona sísmica donde se instalará el rack.

● Tipo de suelo.

● Altura, configuración y uso del sistema de almacenamiento.

● Cargas máximas por nivel.

● Condiciones del piso y resistencia del concreto.

● Normativa local, nacional aplicable al proyecto y manuales internacionales de diseño.

Para complementar el análisis, existen herramientas que permiten determinar parámetros sísmicos con mayor precisión.

a. PRODISIS: software para la obtención de datos para el espectro de diseño sísmico según la ubicación en Mexico. Aplicable en todo el interior de la República Mexicana.

b. SASID: Herramienta desarrollada para obtener parámetros sísmicos conforma a las Normas Técnicas Complementarias para diseño por sismo de la Ciudad de Mexico. De uso y aplicación obligatoria dentro de los límites de la CDMX.

El diseño por sismo debe ser desarrollado por ingenieros especializados con experiencia en diseño estructural y sistemas de almacenamiento industrial, considerando las condiciones reales del proyecto.

¿Cómo se realiza un diseño sismorresistente?

Un diseño sismorresistente parte de información real del proyecto. Cada almacén tiene condiciones propias y cada sistema de racks responde de manera distinta.

El proceso puede entenderse de la siguiente manera:

1. Revisión de la ubicación del proyecto

 Identifica la zona donde estará instalado el rack, el tipo de suelo y la normativa aplicable. Esta información permite conocer el nivel de exigencia estructural que deberá considerarse.

2. Levantamiento de datos del almacén

 Se revisan las dimensiones del espacio, altura disponible, layout, pasillos, tipo de piso, resistencia del concreto y operación con montacargas. Esto ayuda a diseñar un sistema compatible con el entorno real.

3. Identificación del tipo de rack

 Define si el sistema será selectivo, drive in, dinámico, mezzanine u otro. Cada tipo de rack tiene un comportamiento estructural distinto y requiere criterios específicos.

4. Análisis de cargas almacenadas

 Evalúa el peso de la mercancía, dimensiones de las tarimas, distribución de niveles y tipo de producto. Esta etapa permite determinar el tipo de esfuerzos que deberá soportar la estructura.

5. Revisión de componentes estructurales

 Se analizan bastidores, largueros, placas base, diagonales, conectores y anclajes. El objetivo es elegir componentes adecuados para la capacidad requerida y las condiciones sísmicas del proyecto.

6. Modelado del comportamiento estructural

 Se simula la respuesta estructural del rack ante cargas muertas, cargas vivas y cargas accidentales (sismo). Con esto se puede determinar las solicitaciones de carga que deben resistir los elementos estructurales que componen el sistema.

7. Definición de refuerzos y especificaciones

 Si el análisis lo requiere, se integran refuerzos, cambios de calibre, ajustes en placas base, anclajes especiales o elementos de rigidización.

8. Elaboración de documentación técnica

 Se genera la memoria de cálculo, planos y especificaciones necesarias para la fabricación, instalación, validación o revisión del sistema.

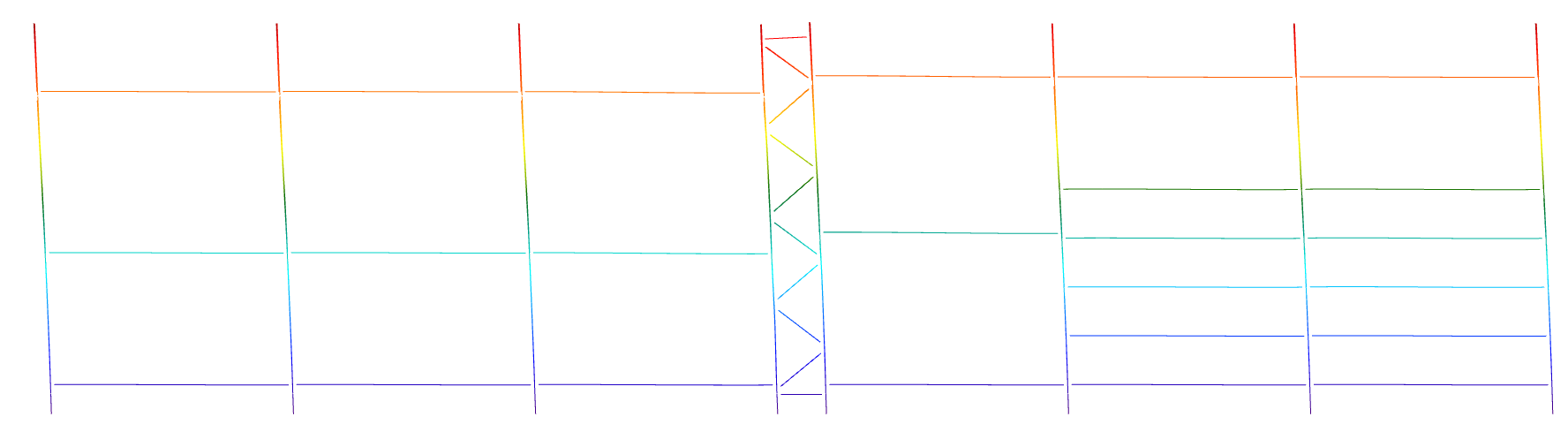

Con calculo sísmico

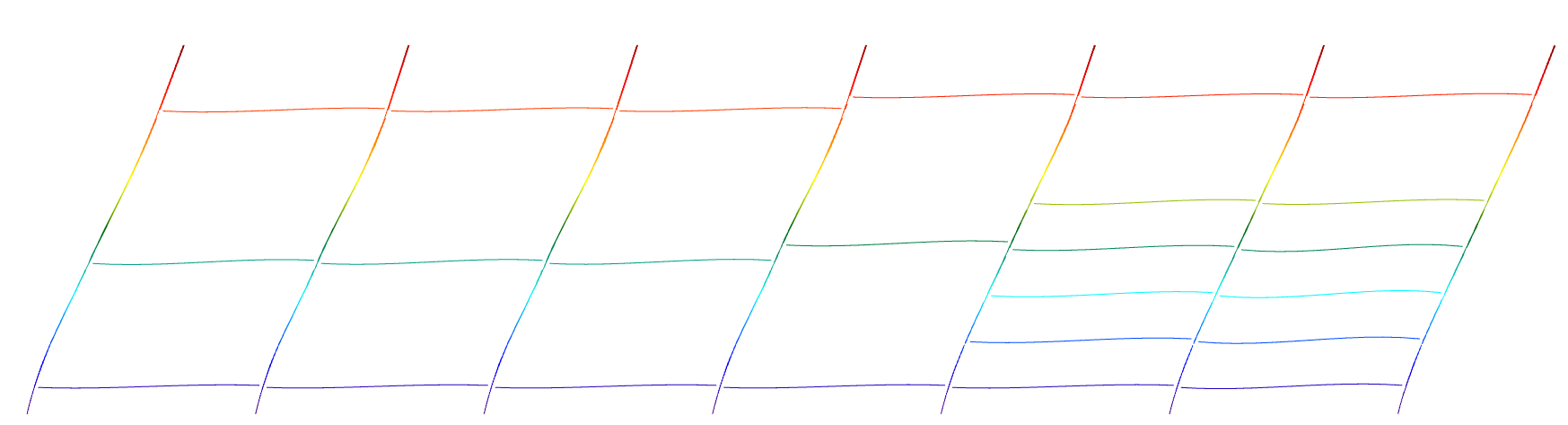

Sin cálculo sismico

En PM STEELE®, este tipo de análisis forma parte de una visión integral del almacenamiento industrial.

El diseño sismorresitente en racks industriales es una medida clave para reducir riesgos, proteger al personal y mantener la continuidad operativa del almacén. Al considerar ubicación, normativa, tipo de suelo, cargas, anclajes y configuración del sistema, es posible diseñar o reforzar estructuras más seguras ante movimientos sísmicos.

En PM STEELE®, la seguridad estructural forma parte del desarrollo de soluciones de almacenamiento industrial. Por ello, contar con racks sismorresistentes bajo criterios técnicos adecuados y apegados a la normatividad vigente ayuda a salvaguardar el patrimonio, cuidar la mercancía, optimizar la operación y fortalecer la prevención dentro del almacén.
